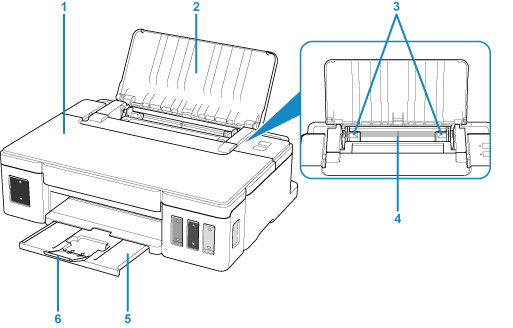

Pohľad spredu

(1) vrchný kryt

Otvorte ho pri napĺňaní kaziet s atramentom alebo odstraňovaní zaseknutého papiera vnútri tlačiarne.

(2) podpera papiera

Po jeho otvorení môžete vložiť papier do zadného zásobníka.

(3) vodiace lišty papiera

Zarovnajte ich s bočnými hranami balíka papiera.

(4) zadný zásobník

Sem vložte papier. Naraz možno vložiť jeden alebo viacero hárkov rovnakej veľkosti a typu papiera, ktoré sa však automaticky budú podávať po jednom.

(5) výstupný zásobník papiera

Vysunie sa sem vytlačený papier. Vytiahnite ho pred tlačou.

(6) vysúvacia časť výstupného zásobníka

Jej predĺžením podopriete vysunutý papier. Predĺžte ju pred tlačou.

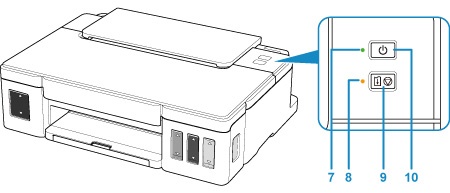

* Kvôli názornosti sú na obrázku všetky indikátory znázornené ako rozsvietené.
(7) Indikátor ZAP. (ON): Po zapnutí zariadenia začne blikať a potom ostane svietiť.
(8) Indikátor Alarm: Keď sa vyskytne chyba, svieti alebo bliká.
(9) Tlačidlo POKRAČOVAŤ/ZRUŠIŤ (RESUME/CANCEL): Ruší prebiehajúcu tlačovú úlohu. Po vyriešení problému s tlačiarňou môžete stlačením tohto tlačidla zrušiť stav chyby tlačiarne a obnoviť tlač.
(10) Tlačidlo ZAP. (ON): Zapína a vypína zariadenie.
